Všetky potrubné systémy, v ktorých sa dopravujú médiá s premenlivou teplotou odlišnou od teploty okolia, podliehajú dĺžkovým zmenám (predĺženie, stlačenie). Ak týmto teplotným dilatáciám nie je venovaná patričná pozornosť, môžu tieto spôsobiť porušenie potrubia. To isté môže nastať vplyvom mechanického chvenia, ktoré sa na potrubie prenáša od kompresorov, čerpadiel, turbín a piestových motorov. Základné pohyby, pre ktorých kompenzáciu sú vlnovce navrhované, sú: axiálny pohyb (predĺženie alebo stlačenie priameho úseku potrubia v smere jeho pozdĺžnej osi), uhlová výchylka (ohybová deformácia pôvodne priamej pozdĺžnej osy vlnovca do kruhového oblúka), laterálny pohyb (radiálny pohyb jedného konca kompenzátora vzhľadom k druhému – posudzované opäť vzhľadom k pozdĺžnej osi potrubia).
Štandardné typy kompenzátorov.
AXS
typ AXS axiálny kompenzátor s navarovacími nátrubkami
DN 25 – DN 2200
PN 2,5 – PN 25

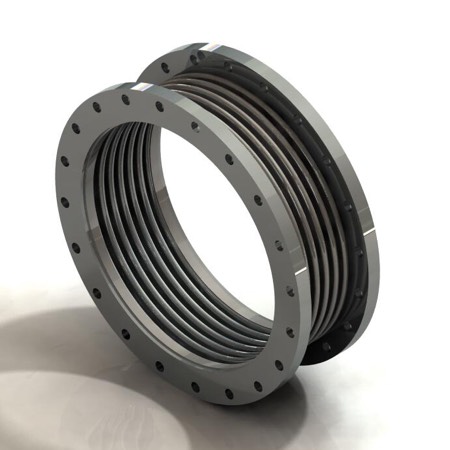

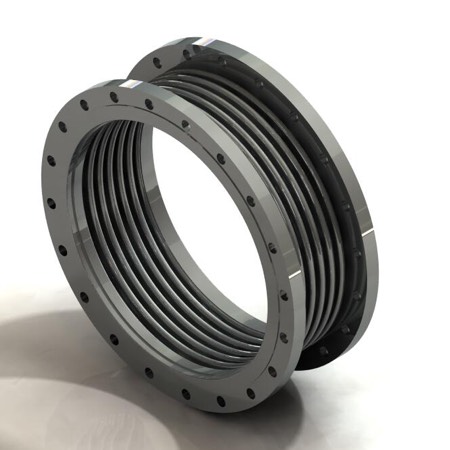

AXF
typ AXF axiálny kompenzátor s pevnými prírubami
DN 25 – DN 2200
PN 2,5 – PN 25
AXB
typ AXB axiálny kompenzátor s otočnými prírubami
DN 25 – DN 2200
PN 2,5 – PN 25
LA1ST
typ LA1ST laterálny kompenzátor s navarovacími nátrubkami
DN 50 – DN 500
PN 6 – PN 25
LA1FT
typ LA1FT laterálny kompenzátor s pevnými prírubami
DN 50 – DN 500
PN 6 – PN 25
LA1BT
typ LA1BT laterálny kompenzátor s otočnými prírubami
DN 50 – DN 500
PN 6 – PN 25

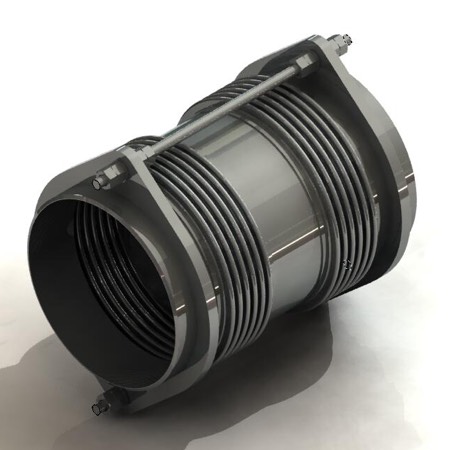

LA2ST
typ LA2ST laterálny kompenzátor s navarovacími nátrubkami
DN 50 – DN 500
PN 6 – PN 25
LA2BT
typ LA2BT laterálny kompenzátor s otočnými prírubami
DN 50 – DN 500
PN 6 – PN 25

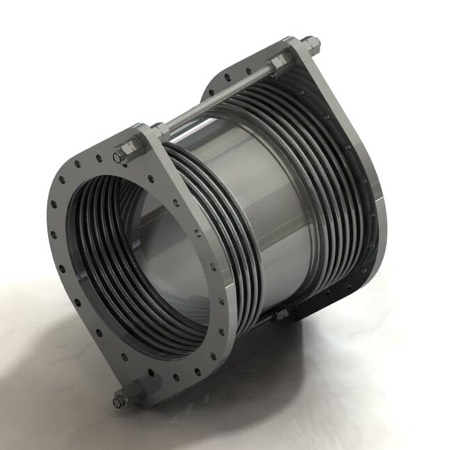

LA2FT
typ LA2FT laterálny kompenzátor s pevnými prírubami
DN 50 – DN 500
PN 6 – PN 25
LA2SH
typ LA2SH laterálny kompenzátor s otočnými prírubami
DN 250 – DN 2000
PN 6 – PN 63
LA2SKT
typ LA2SKT laterálny kompenzátor s pevnými prírubami
DN 250 – DN 2000
PN 6 – PN 63
AN1SH
typ AN1SH angulárny (kĺbový) kompenzátor s navarovacími nátrubkami
DN 50 – DN 2200
PN 2,5 – PN 63

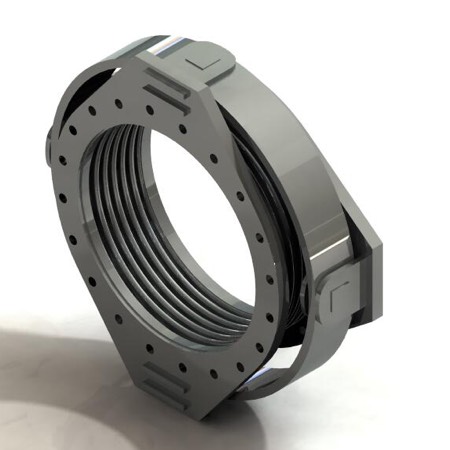

AN1BH
typ AN1BH angulárny (kĺbový) kompenzátor s otočnými prírubami
DN 50 – DN 600
PN 6 – PN 25

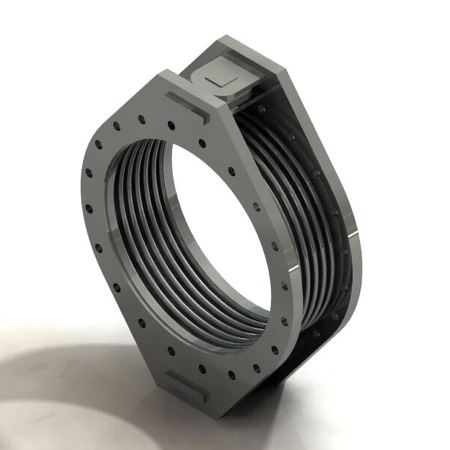

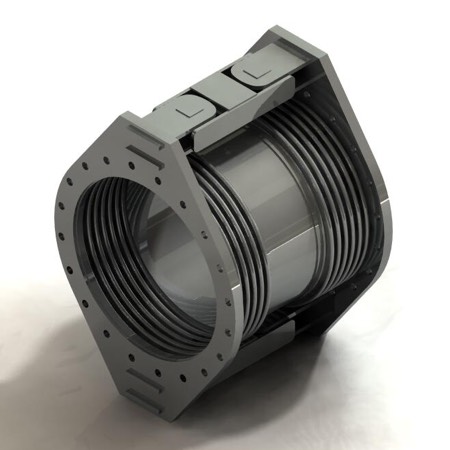

AN1FH
typ AN1FH angulárny (kĺbový) kompenzátor s pevnými prírubami
DN 50 – DN 800
PN 6 – PN 25

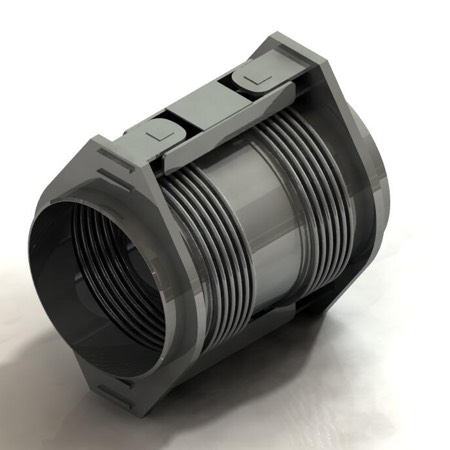

AN1SK
typ AN1SK angulárny (kardanový) kompenzátor s navarovacími nátrubkami
DN 50 – DN 600
PN 6 – PN 25
AN1BK
typ AN1BK angulárny (kĺbový) kompenzátor s otočnými prírubami
DN 50 – DN 800
PN 6 – PN 25
AN1FK
typ AN1FK angulárny (kardanový) kompenzátor s pevnými prírubami
DN 50 – DN 600
PN 6 – PN 25

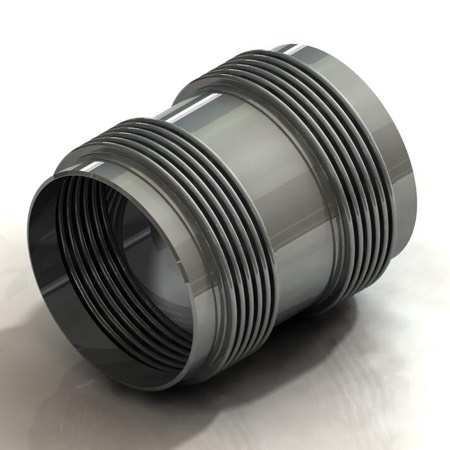

UN2SU
typ UN2SU univerzálny kompenzátor s navarovacími nátrubkami
DN 50 – DN 2200
PN 2,5
UN2BU
typ UN2BU univerzálny kompenzátor s otočnými prírubami
DN 50 – DN 2200
PN 2,5
UN2FU
typ UN2FU univerzálny kompenzátor s pevnými prírubami
DN 50 – DN 2200
PN 2,5
Špeciálne typy kompenzátorov.

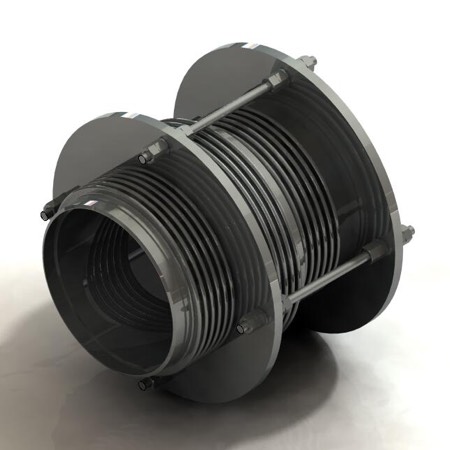

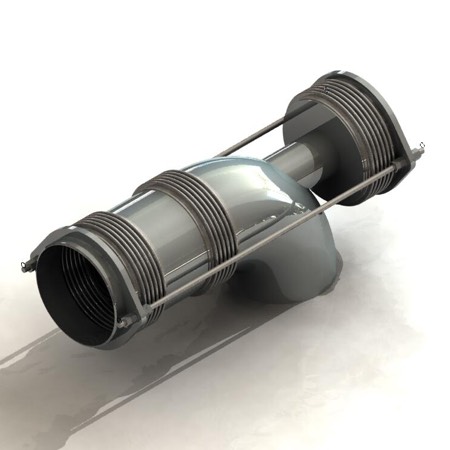

Tlakovo-odľahčené
Tlakovo-odľahčené
Tlakovo-odľahčené vlnovcové kompenzátory, prevedenie ako priamy typ alebo s integrovaným potrubným kolenom.

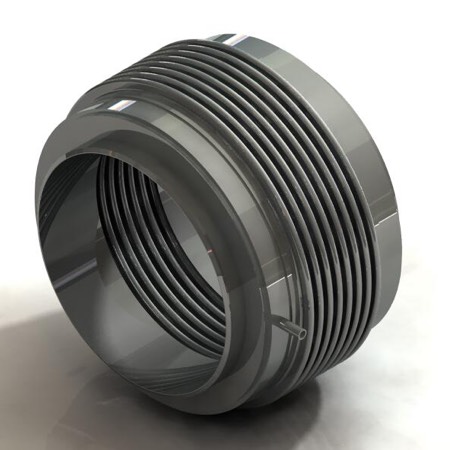

Duplikátorový kompenzátor
Duplikátorový kompenzátor
Duplikátorový kompenzátor pozostáva z dvoch vlnovcov rôznych svetlostí pričom priestor medzi vlnovcami sa využíva na ohrev alebo chladenie pretekajúceho média.

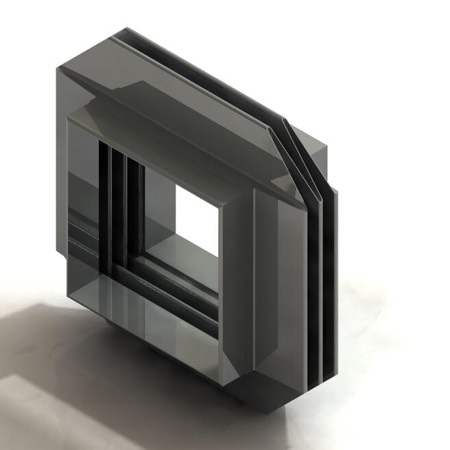

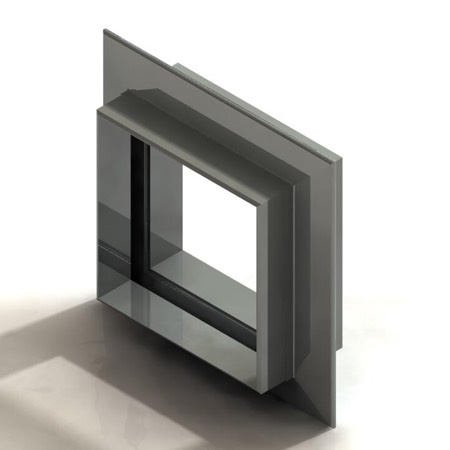

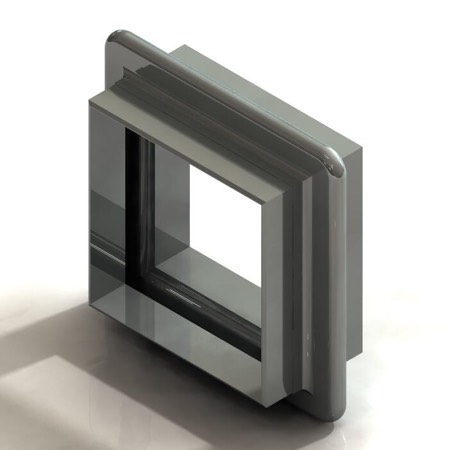

Pravouhlé kompenzátory
Pravouhlé kompenzátory
Pravouhlé kompenzátory pre pravouhlé potrubné trasy, rôznych veľkostí v rôznych materiálových prevedeniach.
Pravouhlé kompenzátory
Pravouhlé kompenzátory
Pravouhlé kompenzátory pre pravouhlé potrubné trasy, rôznych veľkostí v rôznych materiálových prevedeniach.
Pravouhlé kompenzátory
Pravouhlé kompenzátory
Pravouhlé kompenzátory pre pravouhlé potrubné trasy, rôznych veľkostí v rôznych materiálových prevedeniach.

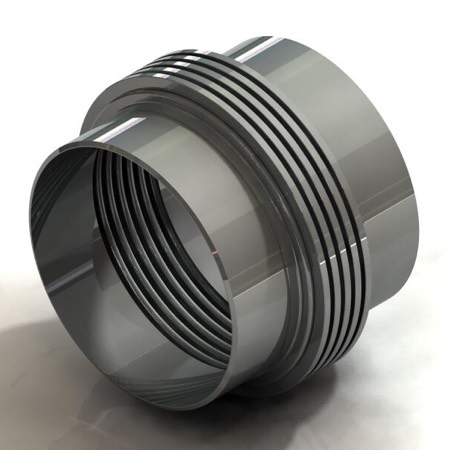

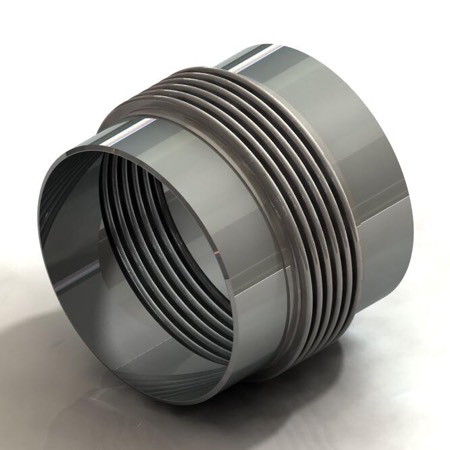

Axiálne vlnovcové
Axiálne vlnovcové
Axiálne vlnovcové kompenzátory pre diaľkové kúrenie alebo jednočinné kompenzátory pre predizolované potrubné systémy.

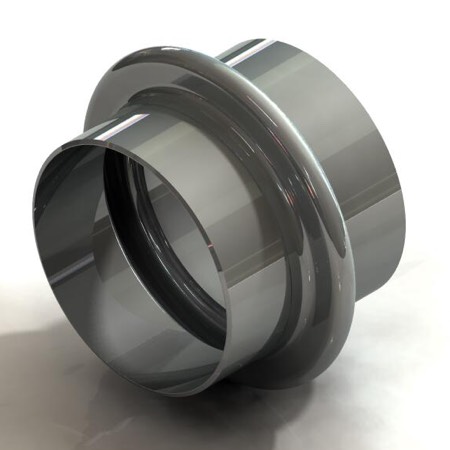

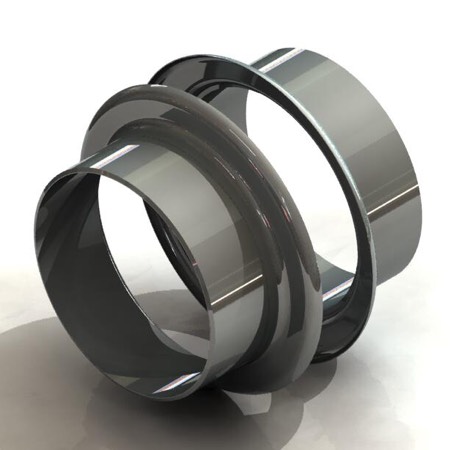

LENS
LENS
Kompenzátory typu LENS, jednovrstvové s vysokou zváranou vlnou pre výmeníky tepla a ostatné zariadenia pre vyššie tlaky a vyššie teploty.
